您的当前位置是:首页 > 产品中心 > LEONIS 3D格式转换器TRANS3D


一、 产品介绍


3D市场的繁荣,催生了各种不同的3D传输技术,各种系统之间的互联成为影响3D发展的瓶颈。雷欧尼斯3D格式转换器TRANS3D,使用了SENSIO-Hi-Fi 3D技术,与传统的Side by Side技术相比,图面在清晰度与细节处有了很大的提升。以下是对比图:

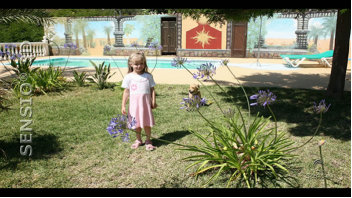

1 原图



2 Side by Side技术处理后的图



3 SENSIO Hi-Fi 3D技术处理后的图



从上面3幅样图中,可以看到,SENSIO-Hi-Fi 3D技术与传统的Side by Side技术相比,在图面清晰度与细节处有了质的提升。
  雷欧尼斯
3D格式转换器集成了SENSIO的核心,除了可实现不同接口标准HD-SDI, HDMI),不同传输协议Dual Channel, Single Channel, SENSIO-Hi-Fi 3D, Side by Side, Line by Line, Check Board, Top/Bottom之间的转换,还具备2D3D功能。
  另外,雷欧尼斯3
D格式转换器还集成了雷欧尼斯独有的LDM技术,通过LDM技术,3D直播内容提供方可以控制雷欧尼斯3D格式转换器的3D放映授权,授权是针对单台设备的,可以设定放映档期。只有经过授权的设备才能在授权的档期内,放映3D直播内容。

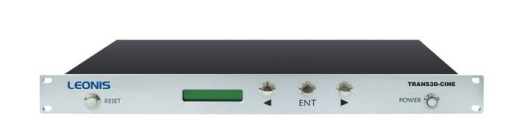

  下图是
TRANS3D的产品示意图:



4  LEONIS TRANS3D产品示意图

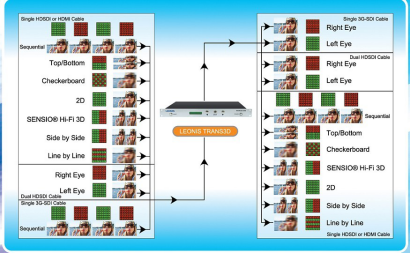

下图是TRANS3D支持的格式转换:



5  LEONIS TRANS3D产品功能图



二、TRANS3D典型应用领域


1) 3D卫星信号影院直播HDMI/HDSDI to HDSDI)

电视广播方在进行3D直播前,向许可的TRANS3D制作LDM授权,并把授权分发到有受许可设备的影院。影院收到LDM授权后,把授权导入到受许可的TRANS3D中。
在直播过程中,卫星接收机接收到

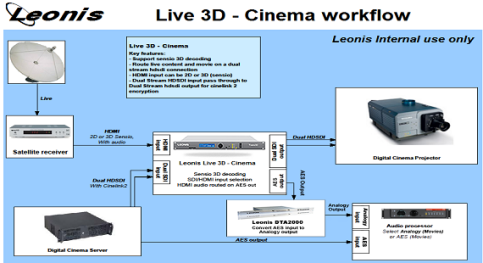

3D的音视频卫星信号将之输出到TRANS3DHDMI输入接口,TRANS3D检查导入的授权,如果在许可范围之内,TRANS3D把信号进行解码、编码后将音视频隔离,将音频信号输出到TRANS3DAES 输出接口,将视频信号通过Dual HDSDI输出到数字电影放映机。同时数字电影服务器能够通过TRANS3D直接输出视频数据到数字电影放映机,整个过程不需要切换数据线。 下图是TRANS3D在影院应用的工作流程图:



6  LEONIS TRANS3D影院工作流程图



2) 3D信号电视直播HDSDI/HDMI to HDMI)

电视广播方在进行3D直播前,向许可的TRANS3D制作LDM授权,并把授权分发到有受许可设备的家庭,分发方式可使用FTP方式让用户自主下载。用户下载到LDM授权后,把授权导入到受许可的TRANS3D中。

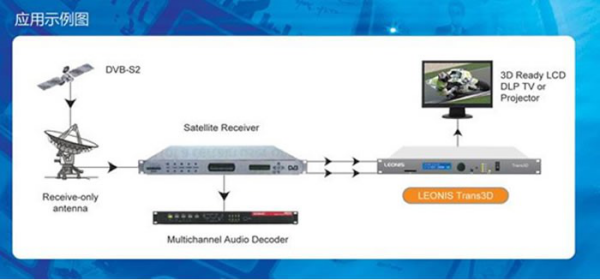

卫星接收器接收到卫星发下来的3D信号,经过TRANS3D的解码、编码后,将HDSDI/HDMI接口的信号转换成HDMI接口的信号,然后可以直接使用3D电视放映。下图是TRANS3D在家庭应用中的3D电视直播示意图:



7  LEONIS TRANS3D应用实例图



3) 2D影片转3D影片放映

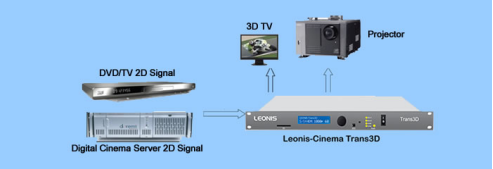

接收HDSDI/HDMI2D视频信号,经过2D to 3D内核的转换,向HDSDI/HDMI输出3D视频信号,然后可以直接使用3D数字电影放映机或3D电视放映。下图是TRANS3D的工作图:



8   2D3D应用实例图



4) 蓝光影片在电影院中播放(HDMI to HDSDI)

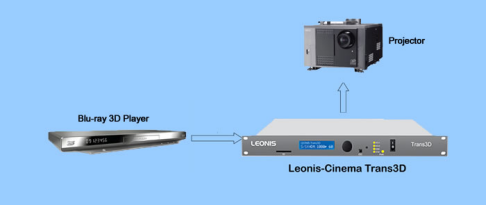

蓝光播放机播出来的3D信号经过TRANS3DHDMI接口的信号转换成HDSDI接口的信号,然后可以直接使用3D数字电影放映机放映。下图是TRANS3D配合蓝光播放机工作图:



9  LEONIS TRANS3D蓝光播放应用实例图



5) 使用传统的录像机录制3D信号

TRANS3D将左右眼的信号编码成单一的HDSDI的数据流,然后就可以使用传统的录像机录制3D信号。

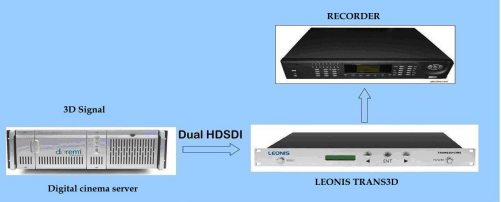

10 LEONIS TRANS3D 传统录像机应用实例图



三、雷欧尼斯TRANS3D特点


1. 2U 机箱设计

2. 输入接口支持single or Dual HD-SDI, single HDMI

3. 输出接口支持single or Dual HD-SDI, single HDMI

4. 视频

-输入支持所有标准的720, 1080 and 2K视频格式

-输入输出几乎支持所有3D格式

-Interlaced 对于输入输出支持Line By Line,Side By Side,Frame Packing,Dual Stream (SDI only) 等地3D格式:

5. 音频

-HDSDI中嵌入支持8 channel audio inputoutput

-HDMI中嵌入支持8 channels audio inputoutput

-支持单独的8 channels  AES audio inputoutput

6. 支持Line by Line, Side by Side, Checkerboard, Top/Bottom, Dual Stream & Frame Packing 3D模式

7. 自动内容格式检测

8. 前面板具有状态指示灯

9. 可以通过插入SD卡来更新firmware

10. 可以使用目前所有的3D显示设备显示输入的3D格式片源

11. 能够显示和录像立体相机拍摄的的文件

12. 通过编码将左右眼的数据编进单一的HDSDI数据流,以便于使用标准的HD磁带和服务器就能够录像3D的内容

13. 12v 电源输入

14. 转换延时小于1/48s

15. 支持任何工程格式
