一、 LEONIS 4D/5D数字电影制作与放映系统Hydra4D产品介绍

由于符合好莱坞DCI标准里没有4D的规范，因此现有的商业影片都不支持4D放映，而普通4D影厅的4D影片的片源少，时长短。这样就造成了4D设备的闲置。

对于观众来说，现有的4D影片的题材少，放映时长短，很难满足观众的要求；对影院来说，受4D影片题材、放映时长的限制，难以形成稳定的、大的客流，因此影响了影院的票房收入。

　　通过在普通4D影厅里加装Hydra4D系统，能够实现如下目的：
　　●  可以实现2D/3D商业影片的4D放映，通过在商业影片上实现4D的效果，大大丰富了4D影片的题材，而4D影片有别于普通2D/3D影片独特的4D体验，有助于吸引普通观众，拉升票房。
　　●  由于是通过2K/4K播放设备放映4D影片，因此可以充分利用2K/4K服务器的自动化操作及管理功能，实现影片放映的一键化操作。
　　●  而通过将原来的4D影片转成商业影片格式，可以统一影片的播放格式，统一使用2K/4K服务器进行影片播放，可以省去4D服务器与2/4K服务器的来回切换，统一使用一个放映方式，简化操作步骤与操作流程。
　　●  而经过转换及统一播放后，可以利用2K/4K服务器强大的功能，实现播放列表管理，可以对一系列影片进行排片管理，并可通过2K/4K服务器的TMS管理软件进行远程管理与播放。

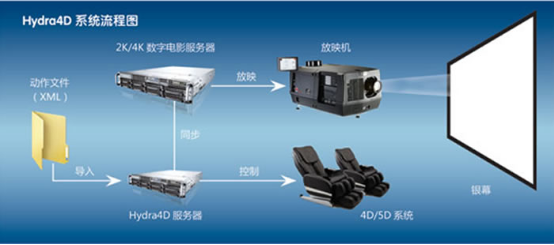

图1  Hydra4D系统流程图

通过在原有的4D系统与2K/4K数字电影服务器之间加装Hydra4D系统，原有的4D影厅即刻便具备商业2D/3D影片的4D播放功能。

二、 LEONIS 4D/5D数字电影制作与放映系统Hydra4D功能特点

　　Hydra4D系统包含两大部分：分别是4D内容制作与4D内容放映。

　　4D内容制作：
　　Hydra4D可把任意符合DCI标准的2D/3D电影转换为4D电影，在符合DCI标准的2K/4K数字电影服务器上放映。

　　影片支持：
　　●  可支持MPEG2，JPEG2000编码的各种影片。
　　●  可支持Interop，SMPTE格式的各种影片。
　　●  可支持2D，3D的各种影片。

4D内容放映：

在符合DCI标准的2K/4K数字电影服务器上放映LEONIS Hydra4D内容制作系统制作的4D影片，体验身临其境的感觉。

支持的数字电影服务器：

　　●  支持LEONIS LDC20，LDC40 2K/4K数字电影服务器。
　　●  支持Doremi DCP2000，IMB 2K/4K数字电影服务器。
　　●  支持GDC SA2100系列，SX2001系列，SX2000系列2K/4K数字电影服务器。
　　●  支持的数字电影放映机：

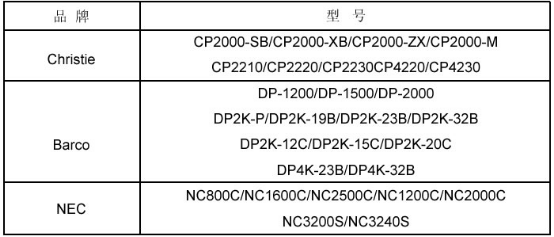

表1 支持的数字电影放映机一览表

三、 LEONIS 4D/5D数字电影制作与放映系统架构方式

　　Hydra4D具有3种架构方式：
　　1. 使用LTC同步信号架构方式，如图2。在2K/4K服务器与4D影厅原有的环境及动作控制器之间加一个环境及动作服务器。2K/4K服务器与环境及动作服务器之间用LTC同步信号相连接，而环境及动作服务器与环境及动作控制器之间用串口连接。

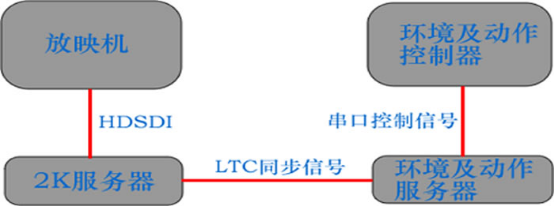

图2 使用LTC同步信号架构图

2.使用GPIO同步信号架构方式，如图3。在2K/4K服务器与4D影厅原有的环境及动作控制器之间加一个环境及动作服务器。2K/4K服务器与环境及动作服务器之间用GPIO同步信号相连接，而环境及动作服务器与环境及动作控制器之间用串口连接。

图3 使用GPIO同步信号架构图

3.数字电影播放服务器与Hydra4D服务器集成方式，如图4。不需添加任何设备。2K/4K服务器与环境及动作控制器之间用串口连接，2K/4K服务器直接通过串口向环境及动作控制器发送控制命令。

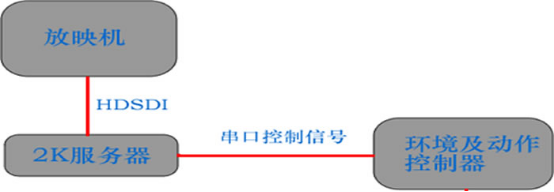

图4 2K/4K数字电影服务器与Hydra4D服务器集成架构图

　　3种架构方式对各厂家数字电影播放服务器各有支持的范围，如下表：

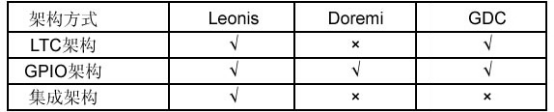

表2 支持的数字电影播放服务器厂家比较表

　　3种架构方式对放映片前广告的方便性如下表：

表3 播放片前广告的方便性比较表

四、 LEONIS 4D/5D数字电影制作与放映系统Hydra4D控制及编辑软件

　　Hydra4D系统包含以下组件：

　　●  Hydra4D服务器

主控服务器，用于控制座椅的运动以及环境效果的产生。

　　●  Action 4D

4D动作服务软件，管理执行Hydra4D服务器上的动作包文件。

　　●  Action 4D Editor

4D动作编辑软件， 编辑生成可被Hydra4D服务器执行的动作包文件。

　　Hydra4D系统使用Action4D Editor软件对2D/3D商业影片进行动作的叠加制作。其界面如图5所示。

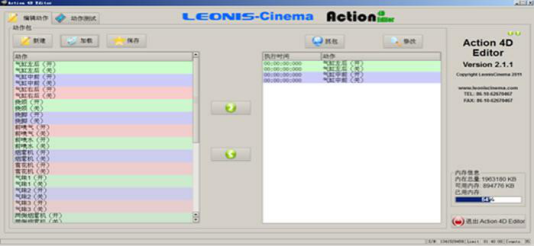

图5 Action4D Editor编辑动作界面

在Action4D Editor编辑动作界面可编辑多达45种动作，通过根据影片的内容在特定的时间添加相应的动作，完成动作包的编辑。Action4D Editor还可以通过抓包抓取其它别的4D服务器的动作控制包，并生成Action4D格式的动作包。

Hydra4D系统使用Action4D软件对2D/3D商业影片进行动作叠加。其界面如图6，图7，图8所示。

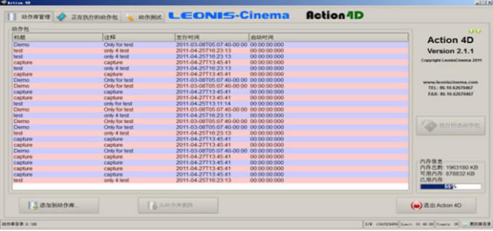

图6 Action4D管理界面

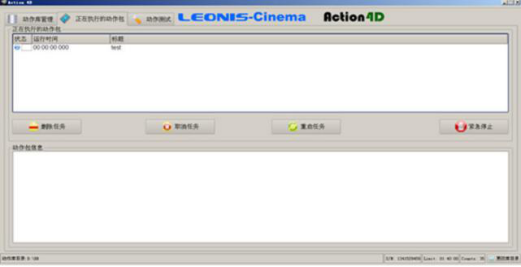

图7 Action4D动作执行界面

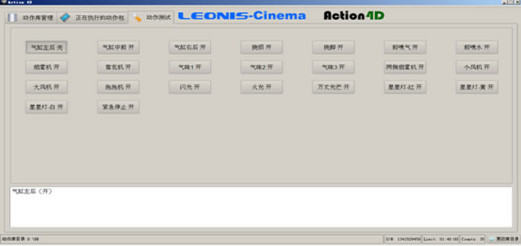

图8 Action4D动作测试界面

在Action4D软件中，可管理多个动作包文件，对其进行导入，删除，执行等功能；而对执行中的动作包可进行删除，取消执行，重新执行，紧急停止；同时软件中提供了动作测试的功能，通过该功能，可以测试4D系统的各个动作的操作功能是否正常。
